電機交流電流采集100A傳感器
簡要描述：電機交流電流采集100A傳感器廣泛應用于各類工業自動化系統、電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。
產品型號：BA20(II)-AI/I-C- 廠商性質：生產廠家
- 更新時間：2025-11-27
- 訪 問 量：38
產品介紹
智能型BA系列電流傳感器應用電磁感應原理，對電網中的交流電流進行實時測量，采用恒流和線性補償技術，將其隔離變換為標準的直流信號輸出，或通過 RS485 接口（Modbus-RTU 協議）將測量數據進行傳輸。DC24V 或 12V 安全電壓供電，可廣泛用于工業自動化領域。BA50L(Ⅱ)-AI 為交流剩余電流互感器，主要檢測用電系統的漏電流，能隨時掌握電氣線路和設備的情況，防止因漏電而發生的火災等事故。
廣泛應用于各類工業自動化系統、電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。

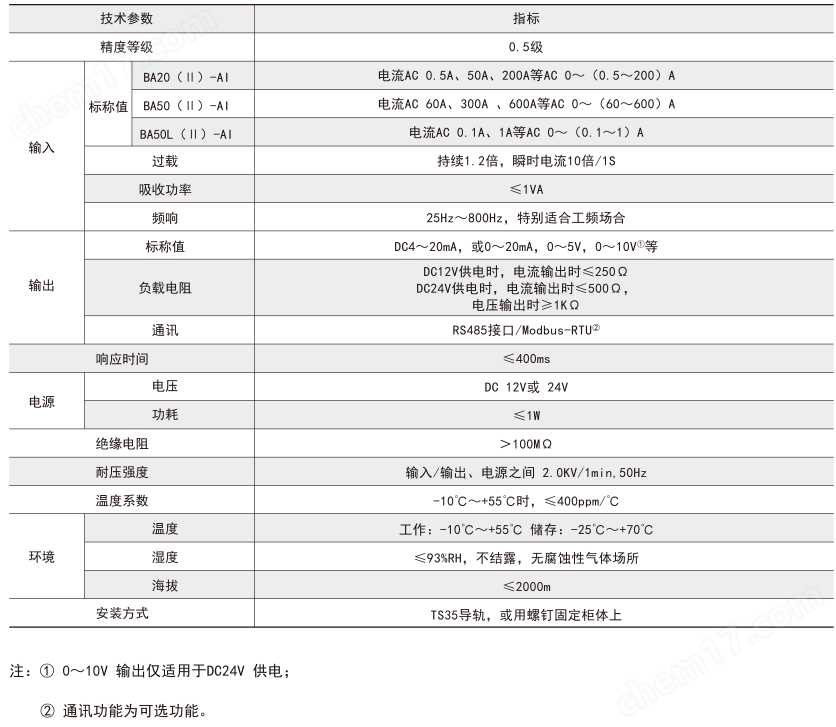

一、技術參數
二、外形安裝
1 —— + 電源正極（注意電源正極與負極不可接反）
2 —— - 電源負極
3 —— OUT- 模擬量輸出負
4 —— OUT+ 模擬量輸出正
指示燈定義：正常運行，沒有連接 485 通訊時，紅燈 1s 閃爍一次；
當電流傳感器成功連接 485 通訊時，紅燈快速閃爍。
注：儀表接線采用彈簧固定式端子，推薦電源、輸出和 RS485 通訊側連接導線采用橫截面積為 0.75mm2屏蔽線。

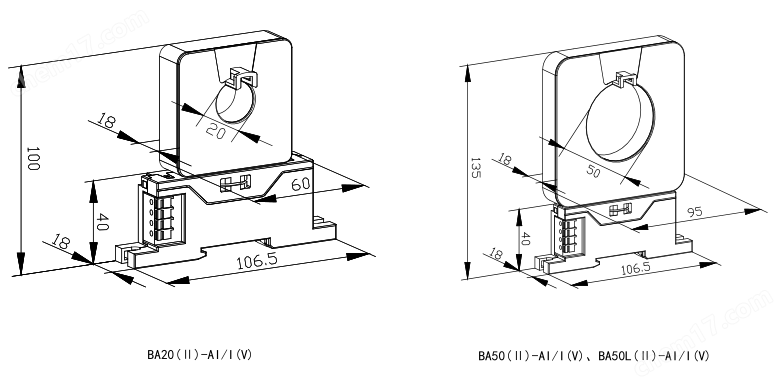

外形尺寸
一體式
分體式

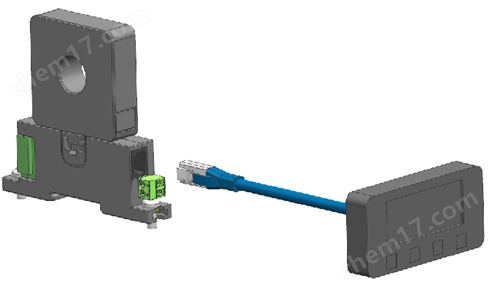

安裝示意
一體式安裝
一體式安裝，其中穿孔部分采用可旋轉結構
穿孔孔徑有Φ20、Φ50兩種規格
一體式安裝時主體可連接顯示頭（盡量使用現有的顯示頭）用于顯示電流和設置參數
分體式安裝
采用分體式連接時，互感器與主體用過網線連接
其他安裝
TS35導軌安裝，或用螺釘固定柜體上
